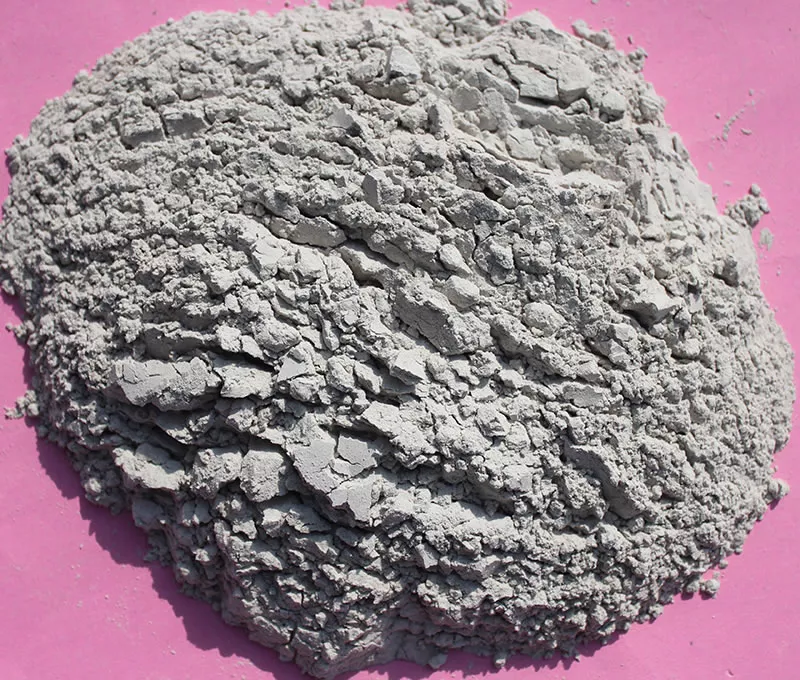

在钢铁冶炼过程中，烧结型精炼渣的流动性是影响生产效率与能源消耗的关键因素。良好的流动性能够促进渣-金反应，缩短精炼时间，降低电能消耗；而流动性不足则会导致精炼不充分、热传导效率下降，进而增加冶炼成本。因此，优化精炼渣的流动性对于钢铁企业实现节能降耗具有重要意义。

 流动性对精炼效率的影响，精炼渣的流动性主要取决于其化学成分和微观结构。当熔渣黏度过高时，会阻碍脱硫、脱氧等反应的进行，延长精炼时间，导致电能消耗增加。研究表明，当精炼渣的CaO/Al₂O₃比控制在1.8~2.2范围内时，熔渣黏度可降低10%~15%，从而显著提高反应动力学条件，缩短精炼周期15%~20%。

  优化流动性降低能耗的途径如下：

1. 调整化学成分：适当增加CaF₂（萤石）含量（5%~10%）可显著降低熔渣黏度，改善流动性，减少电极消耗。
2. 控制烧结工艺：优化烧结温度与升温速率（如10℃/min），可减少孔隙率，提高熔渣均匀性，使熔化速度加快，降低加热能耗。
3. 采用预熔渣技术：预熔渣成分更均匀，熔化性能稳定，可减少精炼过程中的温度波动，吨钢电耗可降低5%~7%。

某钢厂通过优化精炼渣流动性，使吨钢电耗降低20~30kWh，同时脱硫率提升至90%以上。此外，良好的流动性还减少了炉衬侵蚀，延长了设备寿命，进一步降低了综合生产成本。

烧结型精炼渣的流动性直接影响钢铁冶炼的能耗与效率。通过科学调整成分、优化烧结工艺及采用先进技术，企业可在保证钢水质量的同时，实现显著的节能降耗效果，推动绿色低碳冶炼发展。
